外六角螺栓

外六角螺栓

$C:\Documents and Settings\Administrator\妗岄潰\鍞挗鏍锋湰3.jpg$

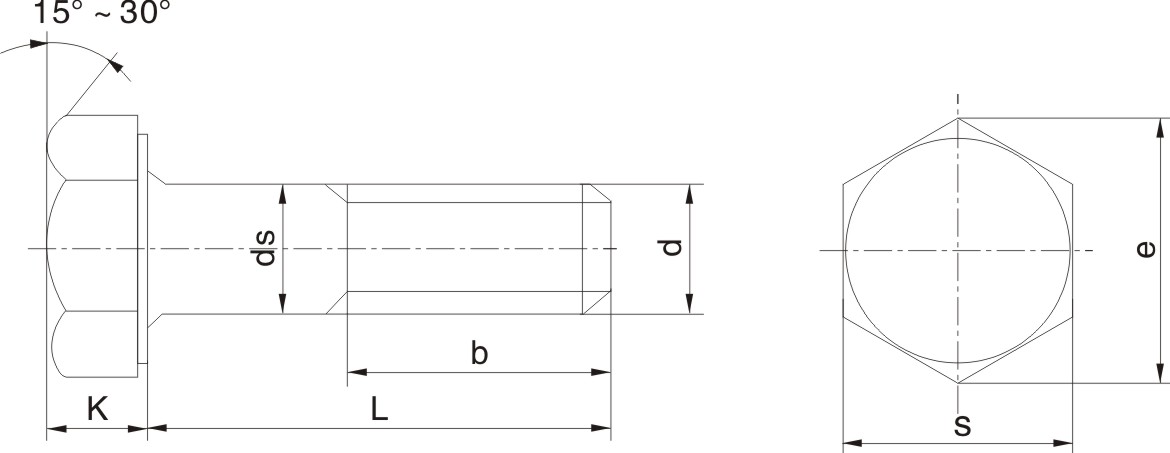

螺纹精度：8g 螺纹长度：L≤125 b=2d+6、5≤L≤200 b=2d+12、L＞200 b=2d+25

材质：B16、B8M、B8、B7M、L7M、B7、L7 英科镍尔 Inconei 600、625、718、X-750

d			M8	M10	M12	M14	M16
ds	max		8	10	12	14	16
	min	A级	7.78	9.78	11.73	13.73	15.73
	min	B级	7.64	9.64	11.57	13.57	15.57
e	A级		14.38	17.77	20.03	23.36	26.75
e	B级		14.20	17.59	19.85	22.78	26.17
Ks	公称		5.3	6.4	7.5	8.8	10
	A级	min	5.15	6.22	7.32	8.62	9.82
	A级	max	5.45	6.58	7.68	8.98	10.18
	B级	min	5.06	6.11	7.21	8.51	9.71
	B级	max	5.54	6.69	7.79	9.09	10.29
S	A级	min	13	16	18	21	24
	A级	max	12.73	15.73	17.73	20.67	23.67
	B级	min	13	16.73	18.73	21.75	23.16
	B级	max	12.57	17	19	22

d			M18	M20	M22	M24	M30
ds	max		18	20	22	24	30
	min	A级	17.73	19.67	21.67	23.67
	min	B级	17.57	19.48	21.48	23.48	29.48
e	min	A级	30.14	33.53	37.72	39.98
e	min	B级	29.56	32.95	37.29	39.55	50.85
Ks	公称		11.5	12.5	14	15	18.7
	A级	min	11.28	12.28	13.78	14.78
	A级	max	11.72	12.72	14.22	15.22
	B级	min	11.15	12.15	13.65	14.65	18.28
	B级	max	11.85	12.85	14.35	15.35	19.12
S	Max=公称		27	30	34	36	46
	B级	min	26.67	29.67	33.38	35.38
	B级	max	26.16	29.16	33	35	45
